NanoPi M4 – um clone do Raspberry Pi baseado em RK3399 por U$$ 75

A FriendlyElec lançou NanoPi M4, um clone do Raspberry Pi baseado em RK3399 por U$$ 75. Confira os detalhes desse incrível hardware, e o seu preço.


Em maio, a mesma FriendlyElec lançou um SBC (Single Board Computer) NanoPC-T4 de U$$ 129, com 4 GB de RAM, mais ou menos ligado ao Orange Pi RK3399 de 2 GB da Shenzhen Xunlong como o SBC mais acessível baseado no SoC hexa-core RK3399 da Rockchip.

Lançado NanoPi M4 - um clone do Raspberry Pi baseado em RK3399 por U$$ 75
Lançado NanoPi M4 – um clone do Raspberry Pi baseado em RK3399 por U$$ 75

Agora a empresa surpreende com o lançamento de um modelo ainda menor em tamanho e preço, e compatível com o Raspberry Pi 3 Modelo B+.

NanoPi M4 – um clone do Raspberry Pi baseado em RK3399 por U$$ 75

A FriendlyElec lançou o menor e mais acessível Rockchip RK3399 ainda baseado no SBC, o NanoPi M4. Ele tem um form factor do RPi 3 e um conector de 40 pinos, além de um MIPI-CSI duplo, um USB Type-C e um conector de 24 pinos com 2x PCIe.

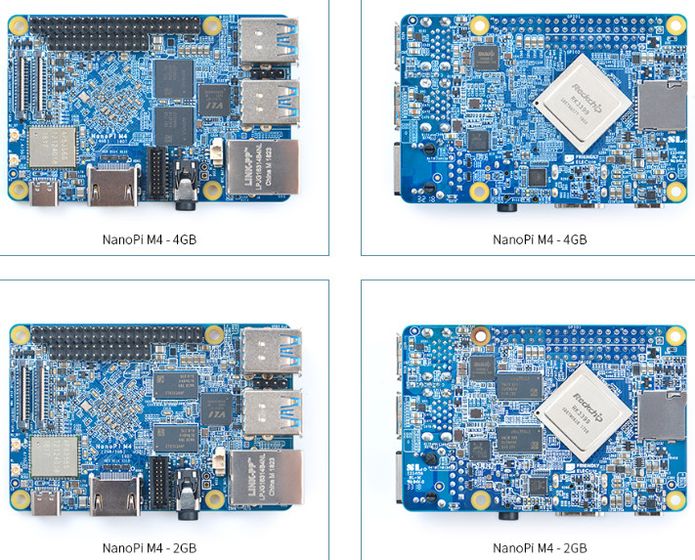

O novo NanoPi M4 tem uma pegada de 85 x 56 mm semelhante a Raspberry Pi e um preço baixo de U$$ 75 para a versão de 2 GB (U$$ 65 se você conseguir uma das primeiras 300 placas).

Lançado NanoPi M4 - um clone do Raspberry Pi baseado em RK3399 por U$$ 75

A versão de 4 GB custa U$$ 105, ou U$$ 95 de madrugada. Enquanto isso, o NanoPC-T4, um pouco mais rico em recursos, pode ser um bom negócio com seu preço de venda atual de U$$ 110 com 4 GB, se você não precisar da compatibilidade com o Pi.

Lançado NanoPi M4 - um clone do Raspberry Pi baseado em RK3399 por U$$ 75

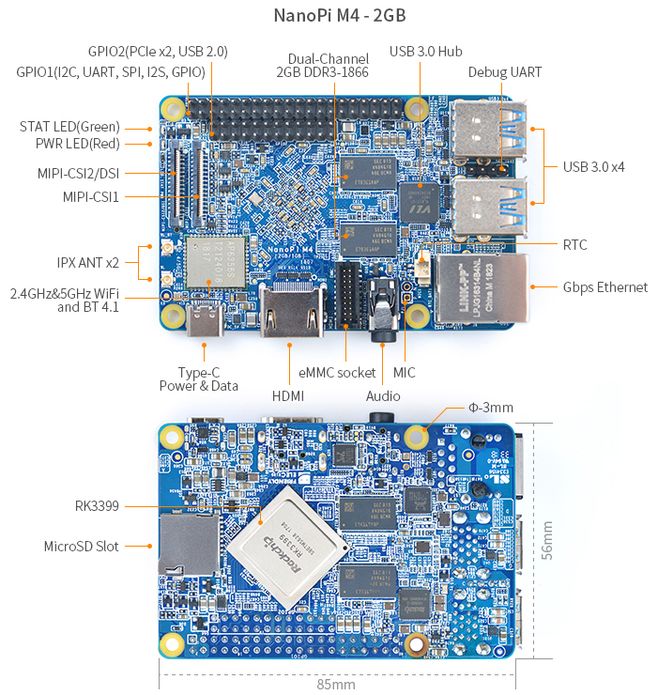

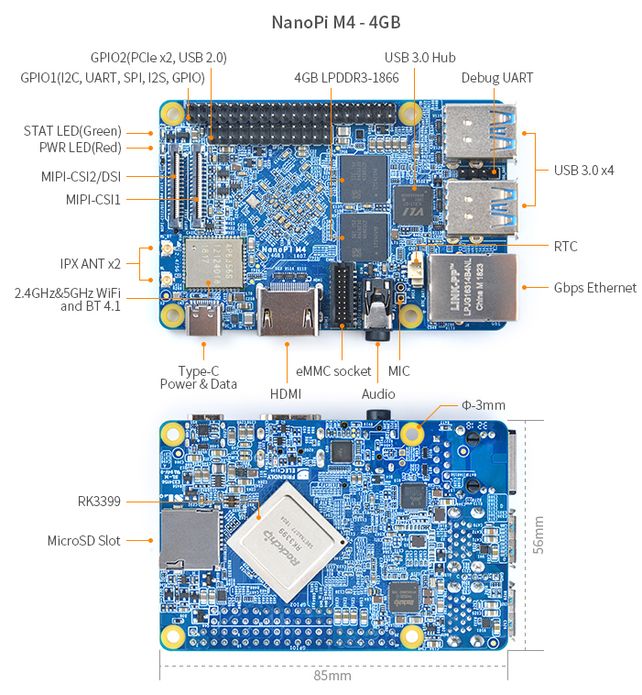

O NanoPi M4 tem essencialmente o mesmo layout do Raspberry Pi 3 Modelo B+ e tem um superconjunto de seus recursos.

Além do processador diferente, esta é uma aproximação muito perto do RPi 3 B+, exceto pela falta de suporte a PoE na porta GbE.

Por outro lado, é uma porta GbE nativa mais rápida, em vez da conexão baseada em USB do RPi 3 B+. Como o B+, você obtém o 802.11ac de canal duplo no módulo Wifi/Bluetooth.

Apesar das melhorias de desempenho no RPi 3 B+, o Rockchip RK3399 supera ele em testes de velocidade. Ele também supera a grande maioria dos SoCs ARM.

O RK3399 tem dois núcleos Cortex-A72 com clock de até 2.0GHz e quatro núcleos Cortex-A53 a 1.5GHz.

Há também uma GPU Mali-T864 high-end e uma VPU que suporta descodificação 4K VP9 e 4K 10-bit H265/H264
de 60 fps.

O NanoPi M4 foi projetado para aplicações que incluem aprendizado de máquina, IA, aprendizado profundo, robôs, controle industrial, câmeras industriais, máquinas de propaganda, máquinas de jogos e blockchain.

Como as outras placas NanoPi e NanoPC compatíveis com o Linux da FriendlyElec, a placa é enviada com especificações abertas.

O suporte ao SO inclui o Android 7.1.2 e três distribuições Linux baseadas no Ubuntu: Lubuntu 16.04, FriendlyCore 18.04 (Ubuntu Core) e FriendlyDesktop 18.04.

O NanoPi M4 não possui o slot M.2 pronto para NVM do NanoPC-T4, interface eDP, receptor IR e ADC headers. Há uma porta USB Type-C, mas ela não suporta telas de DP, apenas OTG USB 2.0 e entrada de energia.

Os recursos não encontrados no T4 incluem uma interface de microfone e quatro portas de host USB 3.0 em vez de um USB 3.0 e 2x USB 2.0.

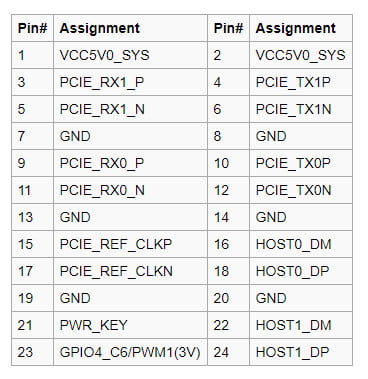

Duas conexões USB 2.0 “nativas independentes” estão disponíveis através de um novo conector GPIO de 24 pinos, que também possui 2 conexões PCIe e PWM simples e PowerKey.

Há também um conector de 40 pinos que é compatível com o Raspberry Pi 3 Modelo B+ (consulte as especificações abaixo).

Lançado NanoPi M4 - um clone do Raspberry Pi baseado em RK3399 por U$$ 75

Lançado NanoPi M4 - um clone do Raspberry Pi baseado em RK3399 por U$$ 75

Alguns erros são encontrados no anúncio e na introdução da página do produto. A FriendlyElec menciona uma porta do host USB 2.0, mas não há uma porta separada mostrada na lista de especificações ou na visualização detalhada.

A empresa também sugere que o MIPI-CSI está disponível através do cabeçalho de 40 pinos, mas na verdade tem seu próprio cabeçalho. Parece que você também pode mudar o cabeçalho MIPI-DSI para CSI, dando a você uma segunda entrada de câmera simultânea.

O NanoPi M4 tem uma faixa de temperatura maior de 20 a 70 than do que a de 0 a 80 ℃ T4. Ele vem com opções que incluem um módulo eMMC de 8GB e U$$ 9,90, um dissipador de U$$ 7, um módulo LCD de U$$ 7 e módulos de câmera de 2MP (U$$ 16) e 13MP (U$$ 25), entre outros extras.

especificações

As especificações listadas para o NanoPi M4 incluem:

Processador:

  • Rockchip RK3399 (2x Cortex-A72 até 2.0GHz, 4x Cortex-A53 até 1.5GHz)
  • GPU Mali-T864
  • Memória/Armazenamento:

  • RAM de 2 GB ou 4 GB de RAM LPDDR3 (canal duplo)
  • soquete eMMC
  • Slot MicroSD para até 128 GB
  • Wireless:

  • 802.11b/g/n/ac (2.4GHz/5GHz) com Bluetooth 4.1; 2 conectores de antena IPX
  • Rede:
    porta Gigabit Ethernet

    Mídia:

  • Porta HDMI 2.0a (com áudio e HDCP 1.4/2.2) para até 4K a 60Hz
  • MIPI-DSI (4-lane) com MIPI-CSI co-lay
  • 1x ou 2x 4-lane MIPI-CS (até 13MP) com suporte a ISP duplo; (2º CSI disponível via DSI)
  • Tomada E/S de áudio analógico de 3,5 mm
  • Interface Mic
  • Outro I/O:

  • 4 portas de host USB 3.0
  • Porta USB 3.0 tipo C (USB 2.0 OTG ou power input)
  • Serial debug 4-pin header
  • Expansão:

  • header compatível com RPi de 40 pinos – 3x 3V/1.8V I2C, 3V UART, 3V SPI, SPDIF_TX, up to 8x 3V GPIOs, 1.8V 8-ch. I2S
  • header de 24 pinos – 2x USB 2.0, 2x PCIe, PWM, PowerKey
  • Outras funcionalidades – RTC; 2x LEDs; dissipador de calor, LCD e câmeras opcionais
    Alimentação – Entrada DC 5V/3A ou USB Type-C
    Temperatura de operação – -20 a 70 ℃
    Peso – 47,7 g
    Dimensões – 85 x 56 mm; PCB de 8 camadas
    Sistema operacional – Android 7.1.2; Lubuntu 16,04 (32 bits); FriendlyCore 18,04 (64 bits), FriendlyDesktop 18,04 (64 bits)

    Outras informações

    Como dito antes, o NanoPi M4 com 2 GB de RAM já está disponível por U$$ 65 se você conseguir prender uma das primeiras 300 placas.

    Caso contrário, o preço é de U$$ 75. A versão de 4 GB custa U$$ 105 (US $ 95). Mais informações podem ser encontradas na página de vendas do NanoPi M4 no site da FriendlyElec, na wiki e na página do GitHub.
