Os chips sub-1nm utilizam transistores menores que um nanômetro para aumentar a eficiência e potência dos processadores. A arquitetura nanostack empilha esses transistores verticalmente, melhorando o desempenho e reduzindo o consumo de energia. Apesar dos desafios na miniaturização, como limites físicos do silício e geração de calor, novos materiais como grafeno e arseneto de gálio estão sendo estudados para superar essas barreiras. Essa tecnologia promete revolucionar áreas como inteligência artificial, dispositivos móveis e internet das coisas, abrindo portas para produtos mais rápidos, eficientes e compactos.

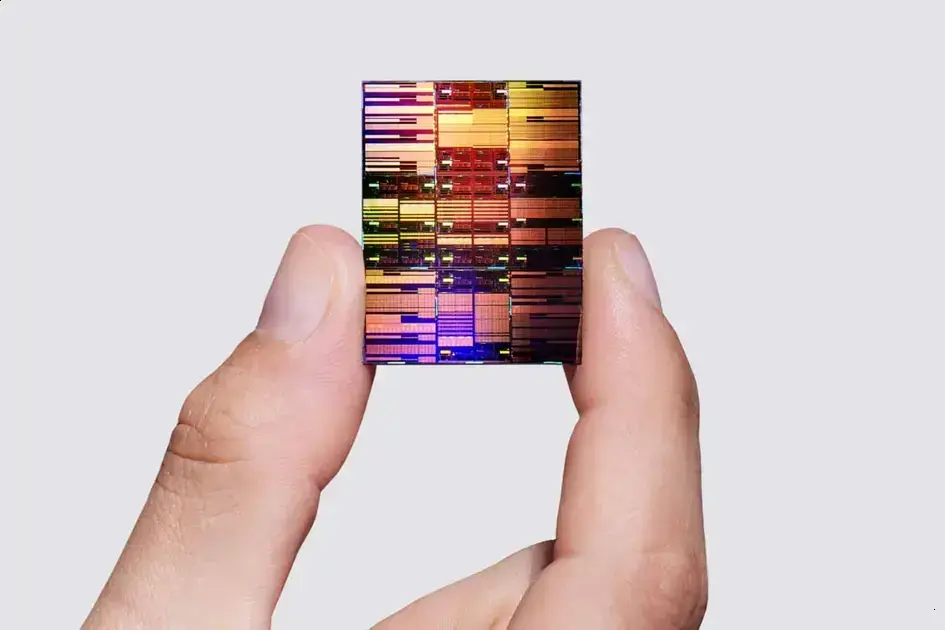

Você já ouviu falar nos chips sub-1nm? Essa tecnologia da IBM está trazendo uma revolução na fabricação de processadores, empilhando camadas e usando materiais quase na espessura de átomos. Quer saber o que isso significa para o futuro dos dispositivos que usamos? Vem comigo!
O que são chips sub-1nm e sua importância
Os chips sub-1nm são processadores com componentes menores que um nanômetro, que é a bilionésima parte do metro. Isso significa que os transistores, que são as unidades básicas dos chips, são extremamente pequenos, permitindo mais deles em um único chip.
Essa miniaturização ajuda a criar dispositivos mais potentes e eficientes. Quanto menores os transistores, mais rápida é a troca de informações dentro do chip, além de reduzir o consumo de energia.
Ter chips tão pequenos é importante para a evolução da tecnologia, pois permite que aparelhos como smartphones e computadores fiquem mais rápidos e duráveis. Também possibilita inovações em áreas como inteligência artificial, onde o poder de processamento é essencial.
Apesar dos desafios para fabricar esses chips, a indústria vê grande valor em avanços sub-1nm para manter a lei de Moore, que diz que a capacidade dos chips deve dobrar a cada dois anos. Isso mostra que sub-1nm é uma tendência que pode transformar o futuro da eletrônica.
Arquitetura nanostack: inovação vertical em transistores
A arquitetura nanostack é uma técnica que empilha os transistores na vertical, criando camadas extremamente finas. Isso permite aumentar a densidade dos chips, colocando mais transistores no mesmo espaço.
Essa inovação melhora o desempenho e reduz o consumo de energia, porque a distância para a troca de informações é menor. Com transistores empilhados, os sinais viajam mais rápido.
Além disso, o nanostack ajuda a superar limitações da fabricação tradicional, já que fica difícil miniaturizar tudo na horizontal. A tecnologia vertical abre novas possibilidades para criar chips menores e mais potentes.
Essa arquitetura usa materiais avançados e técnicas modernas para garantir que as camadas fiquem alinhadas e funcionem sem falhas. Assim, ela se destaca como uma solução para a próxima geração de processadores.
Desafios da miniaturização e o limite prático do silício
A miniaturização dos chips enfrenta vários desafios importantes. O silício, material usado na fabricação, tem um limite prático para ser reduzido. Isso porque, abaixo de certas medidas, os elétrons podem escapar, afetando o funcionamento do chip.
Outro problema é o calor gerado. Chips menores tendem a esquentar mais, o que pode danificar os componentes. O resfriamento eficiente vira um desafio na produção e no uso diário dos dispositivos.
Além disso, fabricar transistores tão pequenos exige máquinas e técnicas extremamente precisas, que são caras e complexas. Pequenos erros podem gerar falhas ou reduzir a vida útil do chip.
Por isso, a indústria está buscando novos materiais e técnicas para ultrapassar os limites do silício. Esses desafios mostram que a inovação é essencial para continuar avançando na tecnologia dos processadores.
Materiais alternativos para além do silício
Com o avanço da miniaturização, o silício enfrenta limitações físicas. Por isso, pesquisadores buscam materiais alternativos para substituir ou complementar o silício nos chips.
Um desses materiais é o grafeno, uma camada fina de carbono com alta condutividade elétrica e térmica. Ele é muito resistente e pode melhorar a velocidade dos transistores.
Outro material promissor é o arseneto de gálio, usado desde antes, mas que ganha força com novas técnicas. Ele permite maior desempenho em chips que exigem velocidade e eficiência energética.
Além disso, há estudos com materiais como o dissulfeto de molibdênio, que são semicondutores ultrafinos e promissores para a próxima geração de eletrônicos.
Esses materiais estão no caminho para superar os limites do silício, permitindo chips mais potentes, eficientes e pequenos no futuro próximo.
Perspectivas e aplicações futuras dos chips sub-1nm
Os chips sub-1nm devem transformar muitos setores nos próximos anos. Com tamanho tão pequeno, eles permitem processadores muito mais rápidos e eficientes.
Na área de inteligência artificial, esses chips ajudam a rodar modelos complexos diretamente nos dispositivos, sem precisar de internet. Isso traz mais privacidade e rapidez.
Além disso, a tecnologia sub-1nm será fundamental para a expansão da internet das coisas, onde vários dispositivos conectados precisam de chips pequenos e econômicos.
Outra aplicação importante está nos computadores e smartphones, que poderão ser mais potentes, com bateria que dura mais tempo.
Essas inovações abrem portas para novos produtos e serviços que ainda nem imaginamos, colocando a tecnologia em um novo patamar.
Conclusão
A tecnologia dos chips sub-1nm promete revolucionar o futuro dos dispositivos eletrônicos. Com transistores menores e a arquitetura nanostack, os processadores ficam mais rápidos e eficientes, consumindo menos energia.
Apesar dos desafios técnicos, avanços em materiais alternativos e novas técnicas de fabricação mostram que a inovação não para. Isso abre várias possibilidades para aplicações em inteligência artificial, aparelhos móveis e internet das coisas.
Ficar de olho nessas tendências é importante para entender como a tecnologia continuará evoluindo e impactando nosso dia a dia. O futuro dos chips sub-1nm é promissor e cheio de oportunidades.
